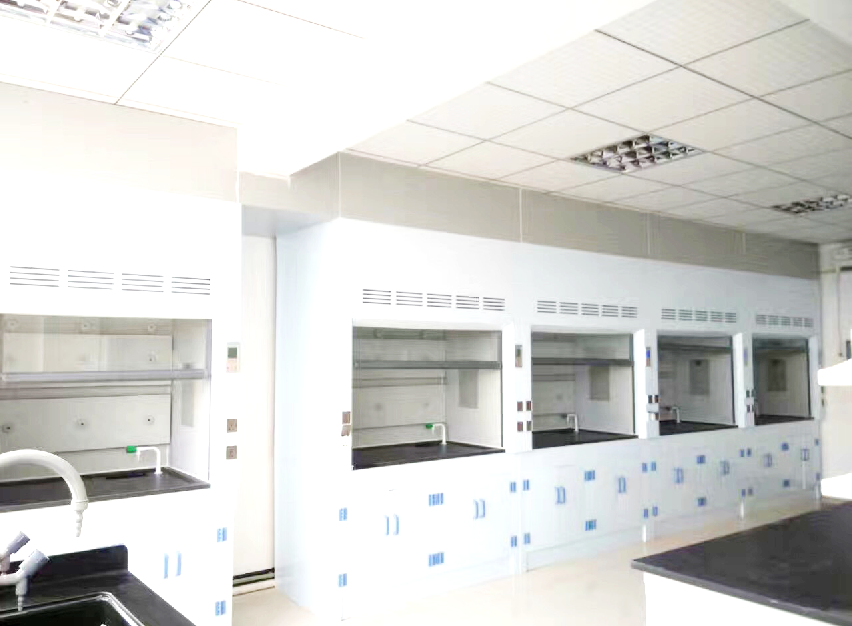

智能VAV控制通風柜，通風柜VAV智能化控制面板，通風柜vav控制系統是一款高配置通風柜，此款內補風通風柜是本公司采用獨特夾層下補風結構設計，充分將室外的空氣100%補入通風柜的內部并直接排出室外，使從室內補入的空氣不影響實驗室內部的環境，使室內氣流保持均衡，不至于在使用通風柜時對實驗室內空氣和溫度造成很大的損耗，從而大大的降低實驗室能耗和空氣的損耗，使得實驗保持一個相對穩定的環境，從而達到節能環保的目的，大大提高了實驗室的舒適度和環保性。 內補風通風柜特點：

    ◆優化設計的補氣系統，完全消除紊流，節省采暖空調能耗。

    ◆專有的導流板技術，有效消除排氣死角。

    ◆內壁全密閉無縫連接，工作區域內無任何金屬件。

    ◆系統運行可靠，保證實驗室工作人員的安全

    ◆先進的視窗防爆滑門設計，升降自如、安全舒適。（也可以設計成遙控開啟視窗）

    ◆優質的排風馬達，平穩、可靠、噪音低。

    ◆側板可拆卸，便于檢查維修水、氣、電路。 　

    ◆便于施工、安裝、維護、檢修與調試實驗室氣流控制要求及控制系統特點：

1.控制目標

1.1) 保證通風柜快速有效排放有害物質；

1.2) 通風柜面風速保持在0.5m/s ± 20%；

1.3) 非正常情況的報警；

1.4) 通風柜內相對于實驗室始終保持負壓狀態；

1.5) 通風柜的響應時間應小于3秒；

2.控制方式—面風速直接測量控制法：

2.1) 真實測量面風速，實時監測面風速的真實值，并能在面板顯示；因為導致面風速變化的原因有很多，例如：通風柜內放置大件設備阻擋氣流進入面積；人員走動或氣流變化引起的面風速變化等。所以要真實測量面風速，才能真正保證有害氣體排放。

2.2) 當面風速不在設定值時調節排風閥的開度，使面風速恢復設定值。

2.3) 采用模擬量控制系統，提高系統反應速度，模擬量系統比數字系統速度快。

2.4) 采用同時真實 “面風速”的方法；

2.5) 通風柜VAV智能化控制面板，應當具有以下功能：

i. 直觀的面風速實時顯示

ii. 通風柜面風速超出設定值范圍時，面板發出聲光報警功能

iii. 最大排風設置：緊急情況下的最大排風按鈕

iv. 最小排風設置：通風柜排風量具有下限的規定

v. 低風速按鈕，按下按鈕后面風速設定值變?yōu)樵O定值的70%

2.6) 采用通風柜專用防灰塵阻塞型風速傳感器：防止風速傳感器基準點漂移和設備被灰塵堵塞。

2.7) 通風柜面風速直接測量控制系統示意圖如下：

① 抗腐蝕變風量閥

② 多功能VAV監視報警器

③ 外裝式風速傳感器

3. 通風柜變風量控制程序如下：

(1) 通風柜的面風速傳感器實施監測實際面風速，面風速不在設定范圍內時監控器RXE110聲光報警。

(2) 當通風柜調節門位置變化時，通風柜的面風速變化,面風速傳感器感知風速變化，將值傳遞至通風柜監控器RXE110，后者將比較通風柜面風速值與設定面風速值，并調節的蝶閥的開度，使面風速達到設定值。

4．通風柜控制主要部件描述：

(1) 通風柜警報顯示控制器

LED顯示面風速，

可設定面風速聲光報警上下限；

消音功能；

具有緊急情況最大氣流功能；

具有最小排氣量按鈕；

(2) 面風速傳感器

a)面風速精度0-200FPM±2FPM

b)具有風速傳感器，不受外界環境溫濕度影響

c)安裝在通風柜的外壁，不會受到通風柜內的強腐蝕性氣體的腐蝕
